Cómo crear un estilo de cota

Después de algunos días sin publicar, hoy traigo "Cómo crear un estilo de cota". Como en el resto de "tutoriales", el programa es AutoCAD 2013, en Inglés, versión estudiante.

Ante todo, esto es solo un ejemplo de un tipo de estilo de cota, el estilo que hemos aprendido en la asignatura de Herramientas Informáticas, así que cada uno es libre de coger estos puntos y modificarlos a su gusto.

1- Cambiamos las unidades del dibujo, en este ejemplo, usaré la unidad de metros. Mediante el comando "UNITS", escogemos la unidad deseada.

Antes de comenzar a crear los diferentes estilos de cota, debemos crear tantas capas como estilos de cota, al igual que el estilo de texto.

2- En este caso crearemos tres estilos de cota, así que empezamos creando tres capas para las diferentes escalas de: 1.:100, 1.:20 y 1.:500.

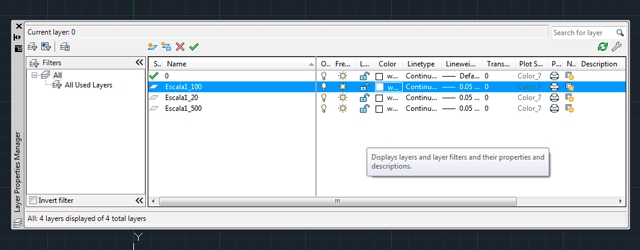

2.1- Empezamos con el comando "LAYER" para abrir el editor de capas. Clicamos en el botón superior del menú, sobre "NEW LAYER". Nos aparecerá una nueva capa, la cual nombraremos igual que la escala que usaremos para que nos sea fácil de reconocer. En el menú que nos aparece, tenemos opciones de grosor de línea, color y tipo de línea entre otros, para este caso, dejaremos un grosor fino de 0,05, un tipo de línea continua y el color blanco, aunque podemos usar colores diferentes para las diversas escalas.

2.2- Posteriormente creamos el estilo de texto, para ello clicamos en el icono superior de "TEXT STYLE" o el comando "STYLE", y se nos abrirá un menú. En este menú, seleccionamos un tipo de texto que sea ".shx" al ser tipos de fuentes más finas que el resto, fuentes como romans.shx o simplex.shx, también modificaremos el "WIDTH FACTOR" dándole un valor de 0.7 o 0.6, este valor determinará el ancho de la fuente, en el caso de las cotas, interesa que los valores sean estrechos.

3-  Una vez tenemos el estilo de texto y las diferentes capas, procedemos a crear los estilos de cota. Empezamos por cualquiera de las tres escalas, en este caso comenzaré por el estilo de cota de escala 1.:100.

3.1- Clicamos el icono de creación de estilo de cota "DIMENSION STYLE", justo al lado del icono de creación de estilo de texto, o el comando "DIMSTYLE". Se nos abrirá un menú, y clicamos en el icono de "NEW" a la derecha del menú. Continuamos y nos aparecerá un menú con varias pestañas, las cuales habrá que modificar de la siguiente manera:

            3.2- En la pestaña de "LINES", clicaremos sobre "Suppress: Ext Line 1 y Ext Line 2".

3.3- En la pestaña "SYMBOLS AND ARROWS", podemos modificar el extremo de nuestra cota, con los modelos que nos aparecen en "Arrowheads", aunque también podemos crearnos un modelo de flecha propio.

Para crear una flecha de cota debemos volver al espacio modelo y dibujar una recta de 1 unidad de longitud, de izquierda a derecha. En el extremo, dibujar tres rectas que formen una cruz con la primera, estas tres rectas serán de longitud 0.5 u cada una. Desde el centro de la cruz que acabamos de dibujar, lo usaremos como el origen de nuestra flecha, y le damos la forma que queramos, con sombreados o sin ellos, pero siempre con ese centro como referencia, en este caso he dibujado una recta inclinada. Una vez tenemos el diseño, creamos un bloque, en el que todo lo que acabamos de dibujar debe estar dentro de ese bloque y situaremos el punto base del bloque, en el centro de la cruz que hemos usado antes como origen de nuestra flecha.

Una vez creado el bloque, volvemos a modificar nuestro estilo de cota, y en "Arrowheads" seleccionamos "User Arrows" y clicamos sobre nuestro bloque de cota.

- También debemos tener en cuenta el "Arrow Size", si queremos modificar el tamaño, el valor que le demos al "Arrow size", posteriormente deberemos dárselo al "Text Height" de la siguiente pestaña.

3.4- En la pestaña "TEXT", modificaremos el "Text Style" y seleccionaremos el estilo de texto que anteriormente hemos escogido para esa escala. También modificaremos el "Text Height" si anteriormente hemos modificado el "Arrow Size" dándole el mismo valor, si no es el caso, no hará falta modificarlo.

- En "Text Placement", modificaremos los valores de la siguiente manera, en "Vertical", escogeremos "Outside", en "Horizontal" escogemos "Centered" y por último en "View Direction" escogemos "Left-to-right".

- En "Text Alignment", escogeremos la opción de "Aligned with dimension line".

3.4- En la pestaña de "Fit", seleccionaremos las últimas opciones en los tres apartados de: "Fit options", "Text placement" y "Fine Tuning", escogiendo así las opciones de: "Always keep text between ext lines", "Over dimension line. Without leader" y "Draw dim line between ext lines" correspondientes.

En la pestaña de "FIT", nos aparece la opción de "Use overall scale of ", en este apartado debemos tener especial atención a la escala de la cual estamos generando un estilo de cota, si tu escala es de 1.:100 como es el caso, el valor que habrás de poner es de 1, si tu escala es de 1.:20, el valor que deberás poner es de 0.2 y si tu escala es de 1.:500, el valor será de 5, y así para el resto de escalas. Este valor será el único que deberemos modificar en el caso de que los tres estilos de cota sean iguales de forma pero para las diferentes escalas, simplemente deberemos copiarlos y modificar este valor para que sea el correspondiente a la escala que represente.

3.5- En la última pestaña que modificaremos, "PRIMARY UNITS", modificaremos el apartado de "Precission" para que sea de 0,00 en "Linear Dimensions" y "Angular Dimensions", también clicaremos sobre "Trailing" en los apartados de "Zero Suppression".

Una vez todas las pestañas han sido modificadas, clicamos "OK" y cerramos el menú, como he dicho antes, si se desean crear más estilos de cota con el mismo formato pero para diferentes escalas, solo debéis crear un nuevo estilo, seleccionar el estilo del que queréis heredar las propiedades, y una vez dentro, modificar el valor de la pestaña "FIT" para que concuerde con la nueva escala.

Espero que sirva de ayuda,

Un saludo!
